Kontrollierte Druckentlastung mit dem ÖldruckMaster

In der Agrartechnik und Landwirtschaft entsteht in jeder Hydraulikleitung früher oder später Restdruck. Temperaturwechsel, Standzeiten oder Lastwechsel wirken direkt auf die Hydraulikleitung. Das Kuppeln ist zum Teil nicht mehr möglich.

Wir beliefern OEM-Partner und Wiederverkäufer oder Ihren Betrieb und sorgen so für mehr Sicherheit am Arbeitsgerät.

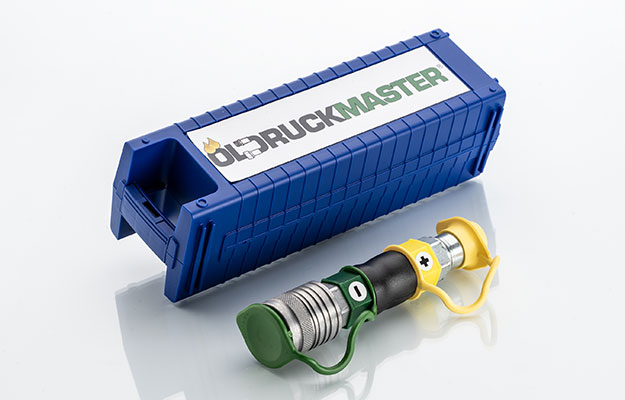

SCHAUENBURG Industrietechnik ÖldruckMaster Stecker und Verpackung

Durch den ÖldruckMaster wird die kontrollierte Druckentlastung direkt an der Hydraulikleitung ermöglicht. Ohne Umbauten. Ohne Eingriffe in das bestehende Hydrauliksystem. Der Restdruck im Hydraulikschlauch wird gezielt abgebaut und das Kuppeln wieder zuverlässig möglich.

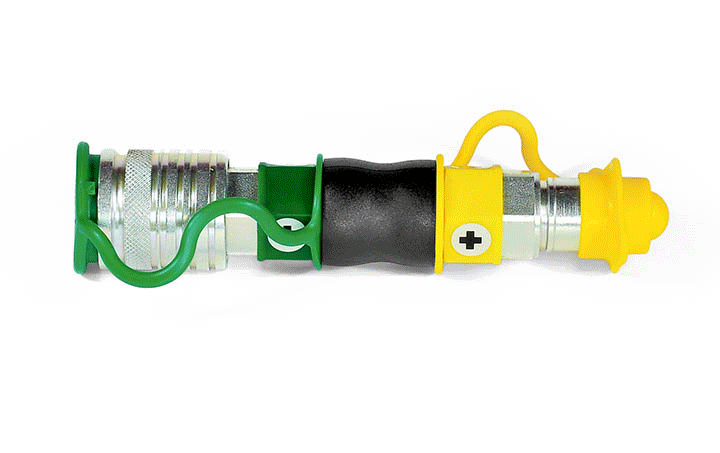

SCHAUENBURG Industrietechnik rotierende 360 Grad Ansicht ÖldruckMaster

Für unterschiedliche Anwendungen stehen mehrere Ausführungen zur Verfügung. Der ÖldruckMaster ist als Stecker, Muffe und für flachdichtende Kupplungen ausgeführt. Zusätzlich sind Varianten zur festen Integration am Schlepper erhältlich. Dadurch lässt sich der ÖldruckMaster flexibel in bestehende Hydrauliksysteme integrieren.

Der Einsatz des ÖldruckMasters unterstützt einen materialschonenden Umgang mit Kupplung und Hydraulikleitung. Klar definierte Abläufe reduzieren Fehlbedienungen und erhöhen die Sicherheit. Das erleichtert Servicearbeiten, Wartung und den täglichen Einsatz im Feld.

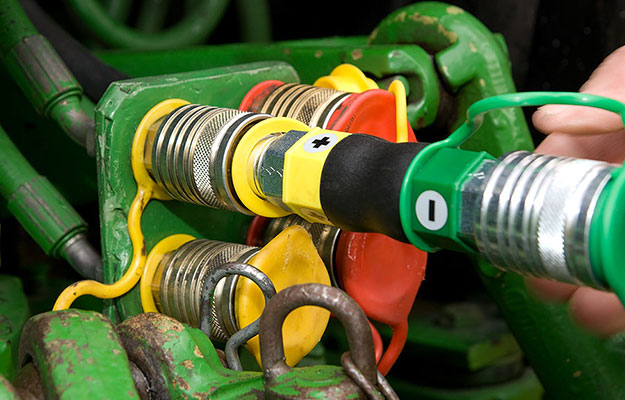

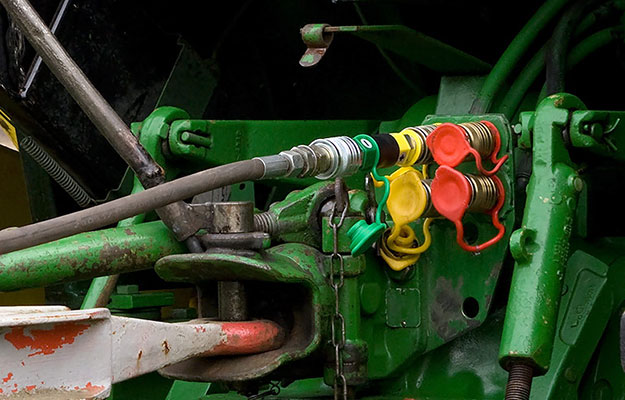

SCHAUENBURG Industrietechnik ÖldruckMaster an Traktor und Schlepper, Einsatz Landwirtschaft

Anwendungshinweise für den ÖldruckMaster im Hydrauliksystem

1. ÖldruckMaster an Traktor oder Schlepper anschließen

Der ÖldruckMaster wird mit der vorgesehenen Steckerseite an eine freie Hydraulikkupplung am Traktor oder Schlepper angeschlossen. Das Steuerventil des Hydrauliksystems kann einfach oder doppelt wirkend ausgeführt sein und verbleibt zunächst in Neutralstellung.

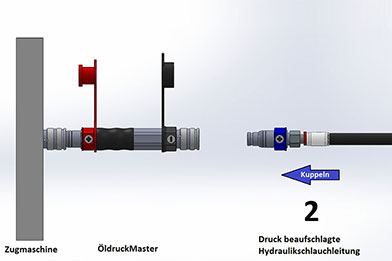

SCHAUENBURG Industrietechnik Anleitung ÖldruckMaster Druckbeaufschlagte Hydraulikschlauchleitung verbinden

2. Druckbeaufschlagte Hydraulikschlauchleitung verbinden

An der gegenüberliegenden Seite des ÖldruckMasters wird die unter Druck stehende Hydraulikschlauchleitung angeschlossen. Der Anschluss an die Hydraulikleitung erfolgt wie bei einer herkömmlichen Kupplung, ohne erhöhten Kraftaufwand im Hydrauliksystem.

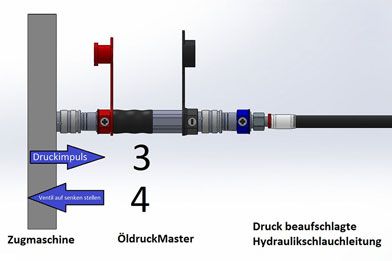

SCHAUENBURG Industrietechnik Anleitung ÖldruckMaster Druckimpuls im Hydrauliksystem auslösen

3. Druckimpuls im Hydrauliksystem auslösen

Über das Steuerventil des Traktors oder Schleppers wird ein kurzer Druckimpuls erzeugt. Dadurch öffnet sich das Ventil im Kupplungsstecker der Hydraulikschlauchleitung und der vorhandene Restdruck kann kontrolliert in das Hydrauliksystem abfließen.

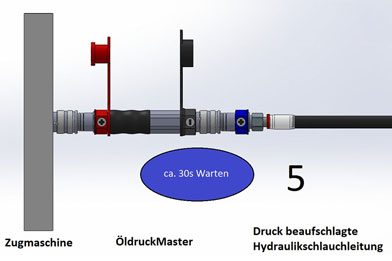

4. Druck in der Hydraulikleitung abbauen

Anschließend wird das Steuerventil auf Senken gestellt. Der Druck in der Hydraulikschlauchleitung baut sich kontrolliert ab. Eine kurze Wartezeit stellt sicher, dass die Hydraulikleitung vollständig drucklos ist und das Hydrauliksystem entlastet wurde.

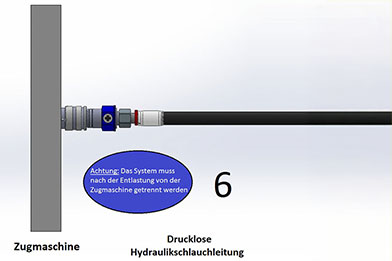

5. Hydraulikschlauch sicher trennen

Nach der Druckentlastung kann der Hydraulikschlauch problemlos von der Hydraulikleitung getrennt werden. Der ÖldruckMaster wird anschließend vom Hydraulikanschluss am Traktor oder Schlepper gelöst und steht direkt wieder für den nächsten Einsatz in Agrartechnik und Landwirtschaft zur Verfügung.

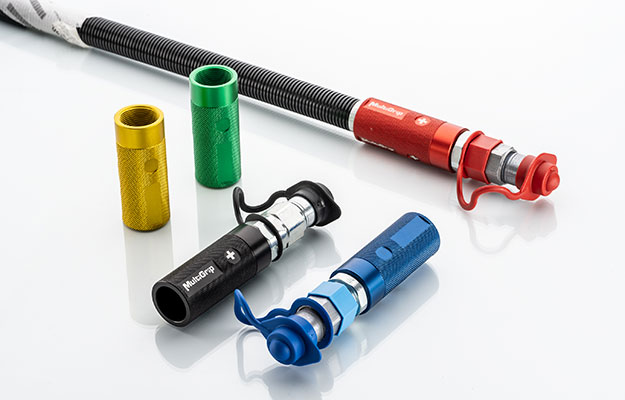

SCHAUENBURG Industrietechnik ÖldruckMaster, FlatFace und MultiGrip

SCHAUENBURG Industrietechnik ÖldruckMaster FlatFace mit Verpackung

SCHAUENBURG Industrietechnik ÖldruckMaster Kennzeichnungskappen für Hydraulikstecker

Einsatz in mobilen Hydraulikanwendungen

Unterstützung im Arbeitsalltag

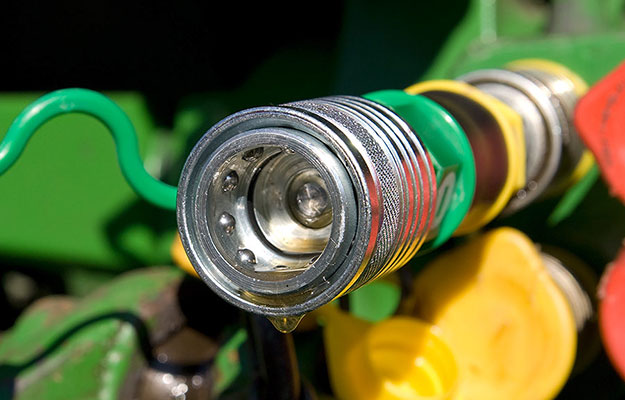

Der ÖldruckMaster wird überall dort eingesetzt, wo Hydraulikleitungen regelmäßig an Anbaugeräten gekuppelt und getrennt werden. In mobilen Hydrauliksystemen kann sich durch Temperaturänderungen, Lastwechsel oder längere Standzeiten Restdruck im Hydraulikschlauch aufbauen. Dieser Restdruck verhindert einen sauberen Kuppelvorgang und führt in der Praxis häufig zu erhöhtem Kraftaufwand oder ungeeigneten Lösungsversuchen.

Der ÖldruckMaster ermöglicht eine kontrollierte Druckentlastung direkt am Anschluss und unterstützt sichere sowie reproduzierbare Abläufe im täglichen Einsatz. Gleichzeitig wird das Hydrauliksystem geschont und der Verschleiß an Kupplungskomponenten reduziert.

Anwendung in Agrartechnik und mobilen Maschinen

Typische Einsatzbereiche liegen in der Landwirtschaft. Hydraulikleitungen werden dort häufig gewechselt, etwa bei Schleppern mit wechselnden Anbaugeräten oder bei mobilen Anwendungen außerhalb der Werkstatt. Der ÖldruckMaster wird als mitgeführtes Werkzeug eingesetzt, um auch im Feld oder auf der Baustelle eine sichere Druckentlastung im Hydrauliksystem zu ermöglichen. Kuppelvorgänge lassen sich so ohne zusätzliche Hilfsmittel und ohne erhöhten Kraftaufwand durchführen.

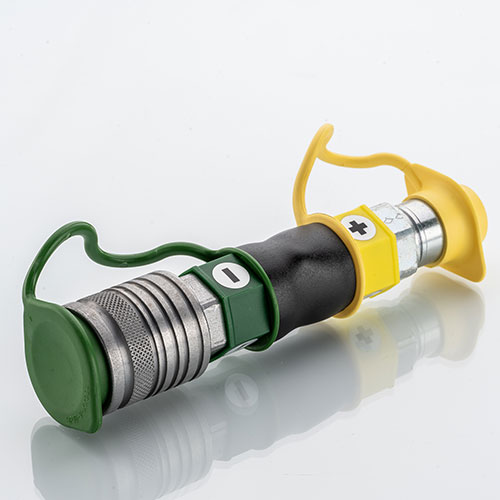

ÖldruckMaster-Stecker

Stecker unter Druck
Der ÖldruckMaster-Stecker ist für Anwendungen ausgelegt, bei denen der Hydraulikschlauch nach dem Abkuppeln unter Restdruck steht. Er ermöglicht den kontrollierten Druckabbau direkt an der Kupplung im Hydrauliksystem und reduziert Risiken beim erneuten Kuppeln der Hydraulikleitung. Schäden an Stecker, Muffe und Dichtung lassen sich so vermeiden. Arbeitsabläufe werden sicherer, insbesondere bei mobilen Hydraulikanwendungen in Agrartechnik und Landwirtschaft.
Weitere Ausführungen, technische Daten und passende Varianten zum ÖldruckMaster-Stecker sind im e-Katalog verfügbar. Dort finden Sie einen vollständigen Überblick zu Normen, Baugrößen und Einsatzbereichen für Hydraulikschlauch und Hydraulikleitung.

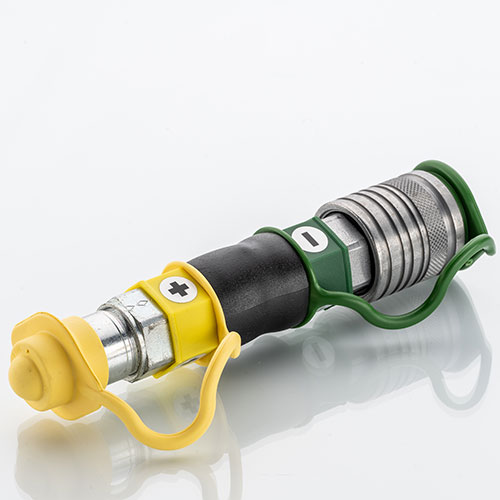

ÖldruckMaster–Muffe

Muffe unter Druck
Die ÖldruckMaster-Muffe ist für Anwendungen ausgelegt, bei denen Kupplungsmuffen im Hydrauliksystem unter Restdruck stehen. Das sichere Lösen und erneute Kuppeln der Hydraulikverbindungen wird durch den kontrollierten Druckabbau deutlich erleichtert. Mechanische Belastungen an Kupplung und Dichtung werden reduziert und der sichere Umgang mit Hydraulikkupplungen im täglichen Einsatz unterstützt.
Alle verfügbaren Ausführungen und Baugrößen der ÖldruckMaster-Muffe sind im e-Katalog aufgeführt. Dort können Sie die passende Variante für Ihr Hydrauliksystem auswählen und direkt anfragen.

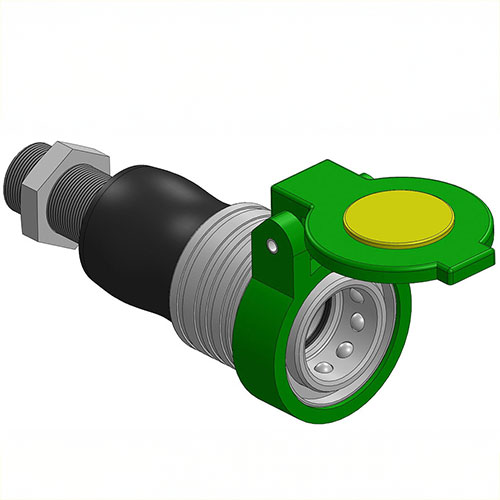

ÖldruckMaster-Festmontage

Die ÖldruckMaster-Festmontage ist für den stationären Einsatz an landtechnischen Maschinen ausgelegt. Durch die feste Integration steht am Schlepper eine definierte Möglichkeit zur Druckentlastung zur Verfügung. Kuppelvorgänge an Hydraulikleitung und Hydraulikschlauch mit Restdruck lassen sich sicher durchführen. Im täglichen Einsatz an Traktor und Anbaugeräten unterstützt die Festmontage einen zuverlässigen und strukturierten Umgang mit dem Hydrauliksystem.
Technische Angaben zur ÖldruckMaster-Festmontage, einschließlich Baugröße und Anschlussdaten, sind im e-Katalog aufgeführt. Dort finden Sie weiterführende Informationen zur technischen Zuordnung für Ihre Anwendung.

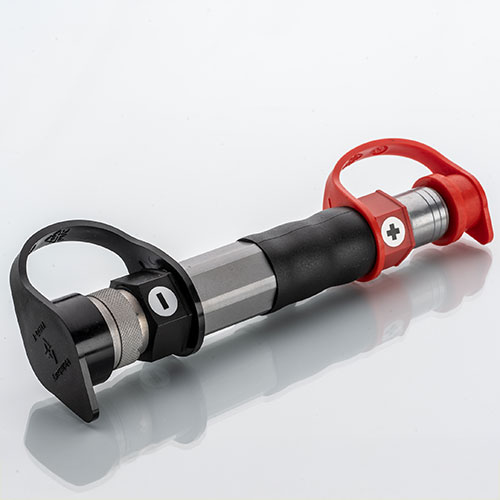

ÖldruckMaster FlatFace

Der ÖldruckMaster FlatFace ist für flachdichtende Hydraulikkupplungen nach ISO 16028 ausgelegt. Bereits geringer Restdruck in Hydraulikleitung oder Hydraulikschlauch kann den Kuppelvorgang verhindern. Der ÖldruckMaster FlatFace ermöglicht eine gezielte Druckentlastung direkt am FlatFace-Stecker und sorgt für saubere, kontrollierte Abläufe im Hydrauliksystem. Der Einsatz eignet sich besonders für mobile Anwendungen in der Landwirtschaft mit hohen Anforderungen an Dichtheit.
Technische Informationen zum ÖldruckMaster FlatFace, einschließlich Norm ISO 16028, Baugröße und Anschlussmerkmalen, sind im e-Katalog zusammengestellt und unterstützen die eindeutige technische Zuordnung.

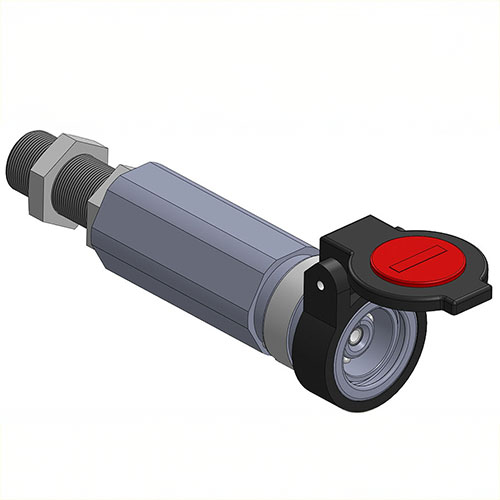

ÖldruckMaster-Festmontage FlatFace

Die ÖldruckMaster-Festmontage FlatFace ist für flachdichtende Hydraulikkupplungen vorgesehen, bei denen eine dauerhafte Lösung zur Druckentlastung erforderlich ist. Durch die feste Integration am Schlepper steht eine definierte Entlastungsmöglichkeit für FlatFace-Anschlüsse an Hydraulikleitung und Hydraulikschlauch zur Verfügung. Das unterstützt saubere Kuppelvorgänge und reduziert Leckagerisiken bei regelmäßig genutzten Anbaugeräten in der Agrartechnik und Landwirtschaft.
Alle technischen Angaben zur ÖldruckMaster-Festmontage FlatFace, einschließlich Baugröße und Anschlussdaten für Hydraulikleitung und Hydrauliksystem, finden Sie im e-Katalog. Dort können Sie die passende Ausführung auswählen und direkt anfragen.

Weitere Komponenten für Service und Montage

Ergänzend zum ÖldruckMaster steht weiteres Zubehör für den sicheren und strukturierten Umgang mit Hydraulikschlauchleitungen zur Verfügung. Dazu zählen unter anderem Lösungen zur Kennzeichnung wie die Marking-Box, zusätzliche Stecker, Rohrverschraubungen sowie ergänzende Komponenten für Service und Montage. Die Produkte sind auf den Einsatz in mobilen Hydrauliksystemen ausgelegt und unterstützen klare, praxisgerechte Arbeitsabläufe, insbesondere im täglichen Einsatz von Agrartechnik und Landwirtschaft.

Alle verfügbaren Zubehörkomponenten für den Einsatz an Hydraulikleitungen sind im e-Katalog mit den passenden technischen Angaben zusammengefasst.

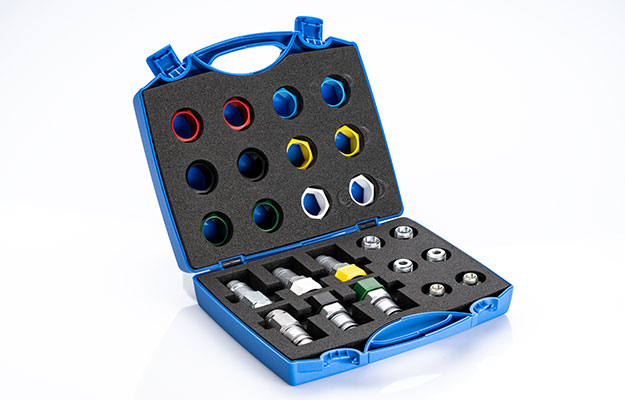

SCHAUENBURG Industrietechnik ÖldruckMaster Marking-Box für Hydrauliksysteme
